콜롬버스 모듈

3. 구조 및 제원

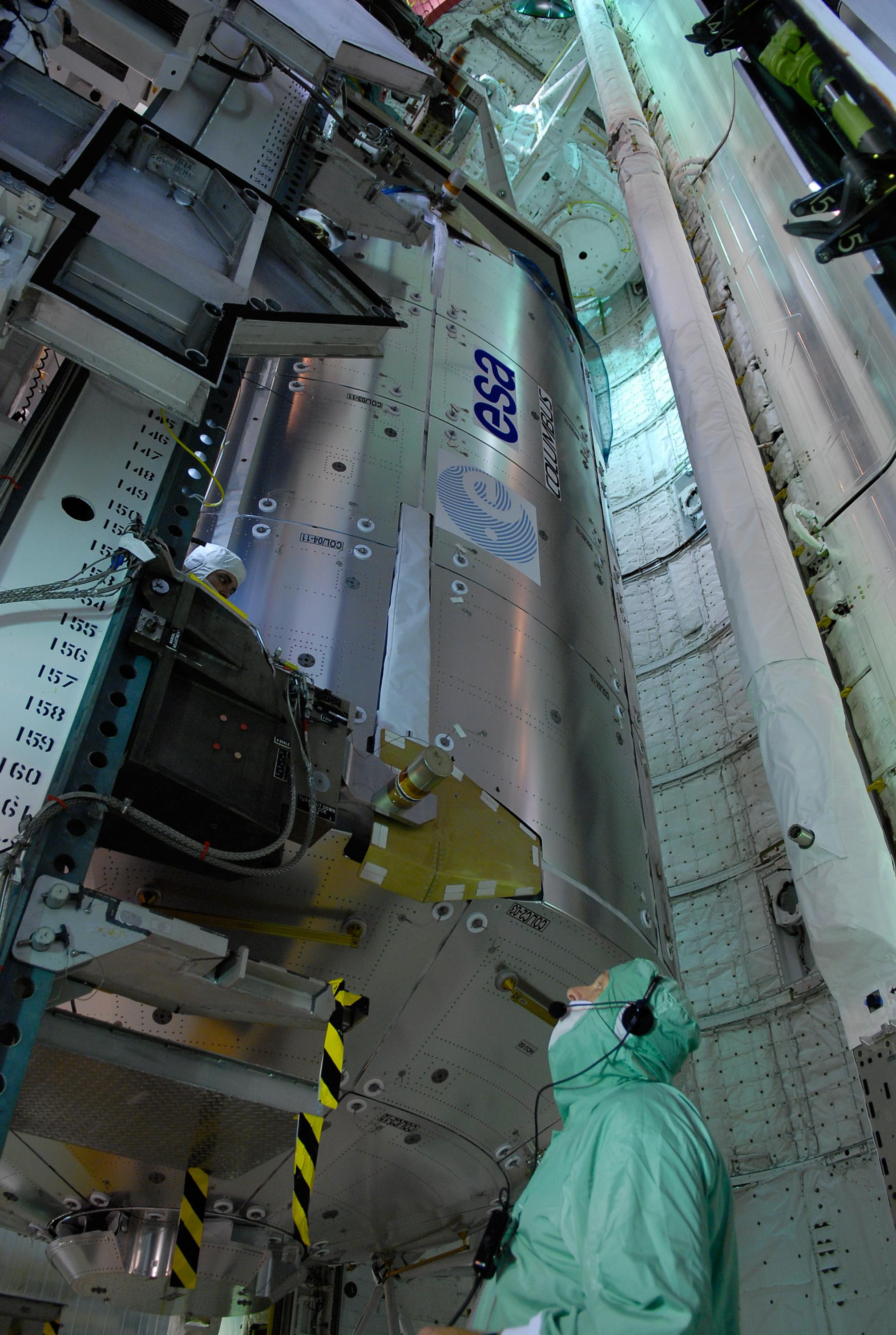

콜럼버스 모듈은 스테인리스강, 케블라, 경화 알루미늄으로 제작된 원통형 모듈로, 두 개의 엔드 콘으로 구성되어 있다. 외부 직경은 4.477m, 전체 길이는 6.871m이다. 이 형태는 다목적 보급 모듈(MPLM)과 매우 유사한데, 두 모듈 모두 우주왕복선 궤도선의 화물칸에 맞도록 설계되었기 때문이다. 우현 엔드 콘에는 실험실의 대부분의 온보드 컴퓨터가 들어 있다. 좌현 엔드 콘에는 공통 결합 메커니즘이 있다.

전장은 7m, 직경은 4.5m이다. 자중은 10.3t이며, 탑재 하중은 2.5t, 궤도상 총 중량은 12.8t이다.

콜럼버스 모듈의 제원은 다음과 같다.^[8][9]

• 길이: 7 m
• 직경: 4.5 m
• 총 질량: 10,300 kg
• 총 탑재 질량: 2,500 kg
• 궤도상 총 질량: 12,800 kg
• 구조 세부 사항:
• * 벽 두께 4mm
• * 용접된 엔드 콘
• * 재료: 스테인리스강, 케블라, 알루미늄

3. 1. 구조

3. 2. 제원

• 길이: 7 m
• 직경: 4.5 m
• 총 질량: 10,300 kg
• 총 탑재 질량: 2,500 kg
• 궤도상 총 질량: 12,800 kg
• 구조 세부 사항:
• * 벽 두께 4mm
• * 용접된 엔드 콘
• * 재료: 스테인리스강, 케블라, 알루미늄

4. 연구 활동 및 탑재체

국제 우주 정거장에서의 과학 연구 및 ELIPS: 유럽 우주 생명 및 물리 과학 프로그램에 따라, 실험실 내 활동은 독일 DLR 오버파펜호펜의 콜럼버스 제어 센터와 유럽 전역의 관련 사용자 지원 운영 센터에서 지상 제어된다.^[10]

실험실은 과학 탑재체를 위해 10개의 활성 국제 표준 탑재체 랙(ISPR)을 수용할 수 있다. NASA와의 협정에 따라 ESA는 ''콜럼버스'' 연구실의 51% 사용을 할당받았으며^[10] ESA는 5개의 활성 랙 위치를, NASA는 나머지 5개를 할당받았다. 4개의 활성 랙 위치는 데크 전면에, 4개는 후면에, 2개는 천장 위치에 있다. 데크 랙 3개는 생명 유지 및 냉각 시스템으로 채워져 있으며, 나머지 데크 랙과 나머지 천장 랙 2개는 보관 랙이다.

압력이 가해지지 않은 탑재체 플랫폼 4개를 ''콜럼버스'' 외부 탑재체 시설 (CEPF)의 우현 콘 외부에 부착할 수 있다.^[11] 각 외부 탑재체는 까지의 소형 기기 및 실험을 수용할 수 있는 어댑터에 장착된다.^[12]

처음에 ''콜럼버스'' 내부에 설치된 유럽 ISPR은 유체 과학 실험실(FSL), 유럽 생리학 모듈(EPM), 바이오랩, 유럽 서랍 랙, 유럽 보관 랙이다.^[13]

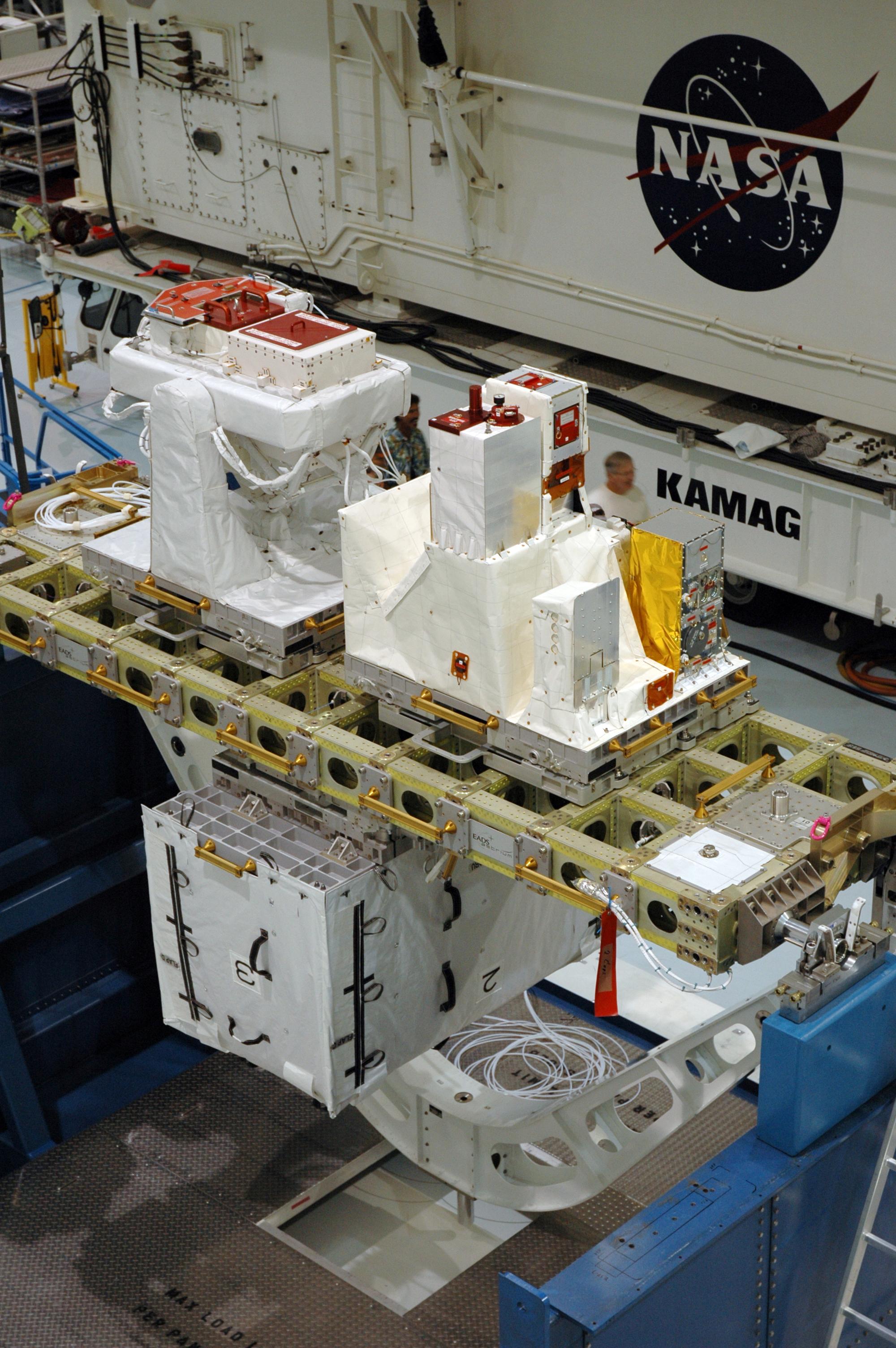

STS-122 미션의 승무원에 의해 ''콜럼버스''에 유럽 기술 노출 시설(EuTEF) 플랫폼 (TRIBOLAB, PLEGPAY, MEDET, EUFIDE, DEBIE-2, FIPEX, EUTEMP, EXPOSE, DOSTEL 및 지구 관측 카메라 등 9개의 기기를 수용^[14]), 태양 관측소(SOLAR), MISSE-6 (NASA 탑재체) 등 세 개의 외부 탑재체가 장착되었다.

추가로 계획된 외부 탑재체는 우주 원자 시계 앙상블(ACES), EXPORT, 대기-우주 상호 작용 모니터(ASIM), 유럽 데이터 중계 위성(EDRS) 통신 터미널(Ka-band)^[15]이다.

2014년에는 ISS-RapidScat 기기가 설치되어 2016년 말까지 운영되었으며,^[16] SpaceX CRS-4 우주 비행으로 ISS로 운송되었다.^[16]

4. 1. 개요

4. 2. 주요 탑재체

• 유체 과학 실험실 (FSL)
• 유럽 생리학 모듈 (EPM)
• 바이오랩
• 유럽 서랍 랙 (EDR)
• 유럽 보관 랙^[13]

• 유럽 기술 노출 시설 (EuTEF) 플랫폼은 TRIBOLAB, PLEGPAY, MEDET, EUFIDE, DEBIE-2, FIPEX, EUTEMP, EXPOSE, DOSTEL 및 지구 관측 카메라 등 9개의 기기를 수용한다.^[14] (STS-128에서 회수)
• 태양 관측소 (SOLAR)
• MISSE-6 (NASA 탑재체) (STS-128에서 회수)

• 우주 원자 시계 앙상블 (ACES)
• EXPORT
• 대기-우주 상호 작용 모니터 (ASIM)
• 유럽 데이터 중계 위성 (EDRS) 통신 터미널, Ka-band^[15]

5. 모듈 비교

자르야는 러시아에서 제작한 최초의 모듈로, 1998년 11월에 발사되었다. 19톤 무게의 자르야는 추진 로켓을 장착하여 ISS의 궤도를 변경하고 추락을 방지하는 역할을 한다. 유니티는 미국에서 제작한 두 번째 모듈로, 1998년 12월에 발사되었다. 11톤 무게의 유니티는 6개의 도킹 포인트를 통해 다른 모듈들을 연결하는 역할을 한다. 즈베즈다는 러시아에서 제작한 세 번째 모듈로, 2000년 7월에 발사되었다. 19톤 무게의 즈베즈다는 우주인 거주 공간으로, 식사 및 화장실 이용이 가능하다. 데스티니는 미국에서 제작한 네 번째 모듈로, 2001년 2월에 발사되었다. 24톤 무게의 데스티니는 우주 실험실이자 미국 우주인의 체류 공간으로 사용되지만, 화장실은 없다. 하모니는 미국에서 제작한 다섯 번째 모듈로, 2007년 10월에 발사되었다. 14톤 무게의 하모니는 우주 실험실로 사용된다. 콜롬버스는 유럽에서 제작한 여섯 번째 모듈로, 2008년 2월에 발사되었다. 10톤 무게의 콜롬버스는 우주 실험실로 사용된다. 키보는 일본에서 제작한 일곱 번째 모듈로, 2008년 5월에 발사되었다. 14톤+8톤 무게의 키보는 우주 실험실로 사용된다.

6. 한국과의 관계
